主要特點

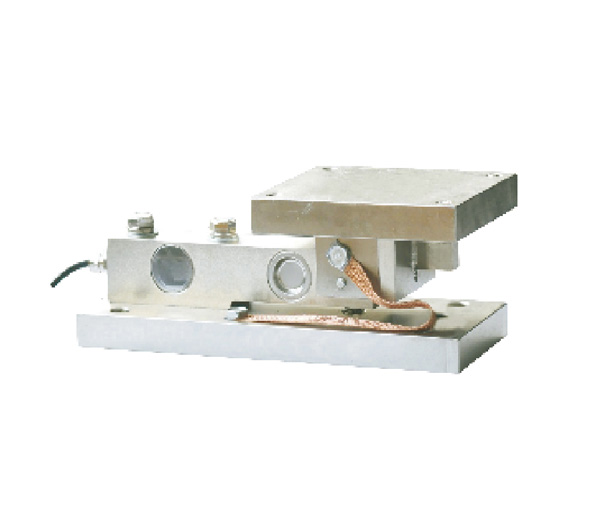

SM-Ex系列稱重模塊，材質為碳鋼，表面為鍍鎳，采用FB-SB-A系列防爆傳感器。
SMS-Ex系列稱重模塊，不銹鋼密封焊接，適合耐酸、堿等應用環境，采用FB-SB-ASS系列防爆傳感器。
SM-Ex/SMS-Ex系列為動載模塊，用于傳輸裝置等有水平?jīng)_擊力或帶攪拌的應用環境。
防爆等級為： Exia II C T6。

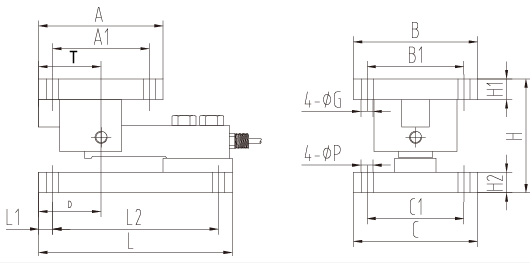

外型尺寸
| 額定負荷 | 模塊主要外形及安裝尺寸 | |||||||||||||||
| A | A1 | B | B1 | L0 | L1 | L2 | C | C1 | H | H1 | H2 | T | D | M | N | |
| 0.3~3 | 150 | 124 | 128 | 102 | 286 | 32 | 226 | 112 | 80 | 102 | 23 | 23 | 99 | 96 | 11 | 13 |
| 5,7.5,8 | 178 | 146 | 152 | 120 | 317.5 | 32 | 257 | 152 | 102 | 130 | 38 | 30 | 102 | 99 | 17.5 | 17 |
| 10 | 184 | 152 | 154 | 122 | 360 | 32 | 295 | 154 | 106 | 168 | 45 | 45 | 108 | 105 | 22 | 21 |
| 15~25 | 220 | 170 | 220 | 170 | 400 | 25 | 350 | 220 | 170 | 213 | 55 | 55 | 115 | 115 | 26 | 26 |
技術參數
| 額定載荷 | 0.3, 0.5, 1, 2, 3, 5, 7.5, 8, 10, 15, 20, 25t | 溫度補償范圍 | -10℃~+40℃ |
| 輸出靈敏度 | 2.0±0.002mV/V | 工作溫度范圍 | -30℃~+70℃ |
| 精度等級 | C2~C5 | 安全過載 | 150%F.S; 120%F.S (20~25t) |
| 防爆等級 | Exia II C T6 | 極限過載 | 250%F.S; 200%F.S (20~25t) |
| 零點平衡 | ±1%F.S | 推薦激勵電壓 | 10~12VDC |
| 零點溫度影響 | ±0.02%F.S/10℃ | 最大激勵電壓 | 15VDC |
| 輸出溫度影響 | ±0.02%F.S/10℃ | 防封等級 | IP67 (0.3~0.5t); IP68 (1~25t) |
| 輸入阻抗 | 400±20Ω | 材質 | 合金鋼/不銹鋼 |
| 輸出阻抗 | 352±3Ω | 電纜 | 長度: 2.6m (0.3~2t), 3.5m (3t), 5.2m (5~8t), 7m (10t), 12m (15~25t) |
| 絕緣電阻 | ≥5000MΩ | 直徑: Φ5mm (0.3~8t) 合金鋼; Φ6mm (10~25t) 合金鋼; (0.3~25t) 不銹鋼 |
接線圖
 |
● 稱重傳感器帶屏蔽線，4線制電纜 ● 電纜長度：2.6m (0.3～2t)；3.5m (3t)；5.2m (5～8t)；7m (10t)；12m（15～25t） ● 電纜直徑為：φ5mm（0.3～8t）合金鋼；φ6mm（10～25t）合金鋼 ● 屏蔽線懸?。ㄈ缬幸?，屏蔽可與稱重傳感器本體相連） |
